رک‌ها و تجهیزات جانبی شرکت زیرساخت مرکز داده ارم بر اساس طرح‌های استاندارد APC طراحی و تولید شده‌اند تا علاوه بر کیفیت و دوام بالا، بیشترین سازگاری را با نیازهای متنوع مراکز داده فراهم کنند. از آداپتورها و شاسی‌های نگهدارنده گرفته تا انواع سینی‌های ثابت و متحرک و بلنک یونیت، همگی با دقت و مهندسی پیشرفته ساخته شده‌اند تا مدیریت بهتر فضا، ایمنی تجهیزات و سهولت در بهره‌برداری را تضمین کنند. این محصولات انتخابی حرفه‌ای برای سازمان‌ها و دیتاسنترهایی هستند که به دنبال زیرساختی مطمئن و مطابق با استانداردهای جهانی می‌باشند.
نصب آسان در رک‌های ارم
تنوع بالای محصول
طراحی و ساخت منطبق بر استاندارد های مرکز داده

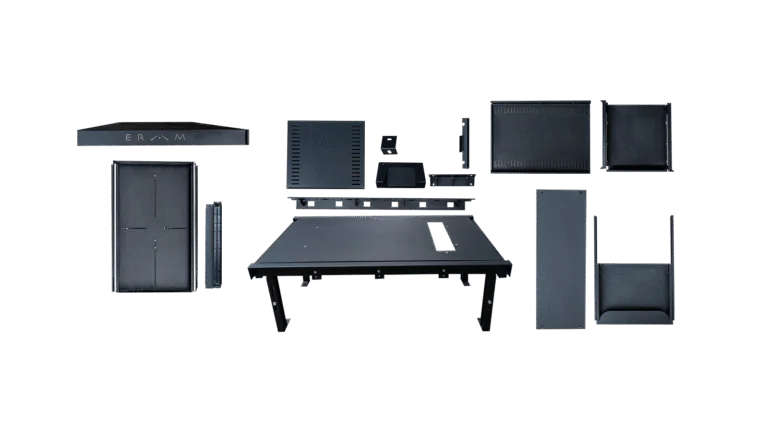

انواع تجهیزات جانبی رک سرور
راهکاری راه حل محور برای مراکز داده

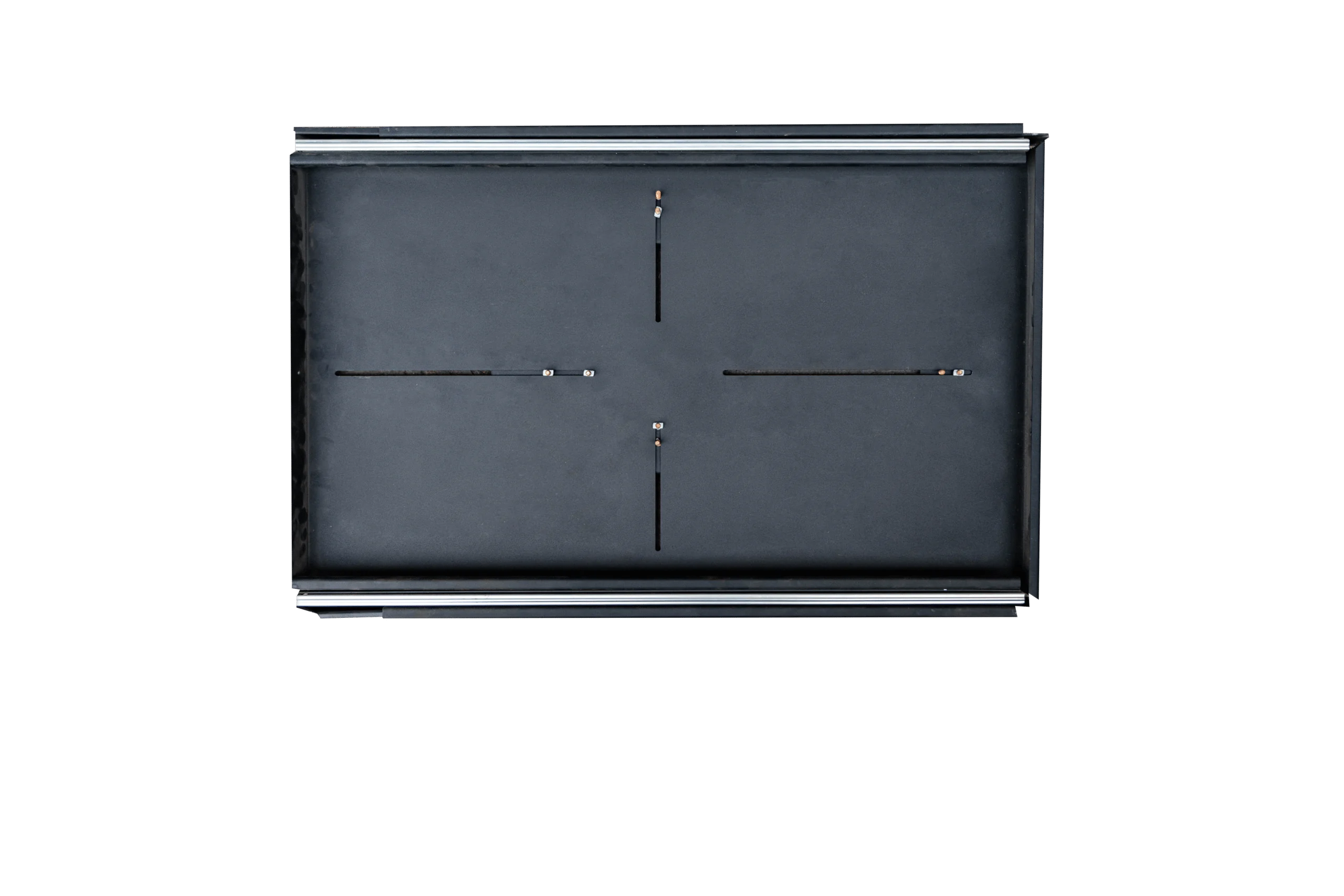

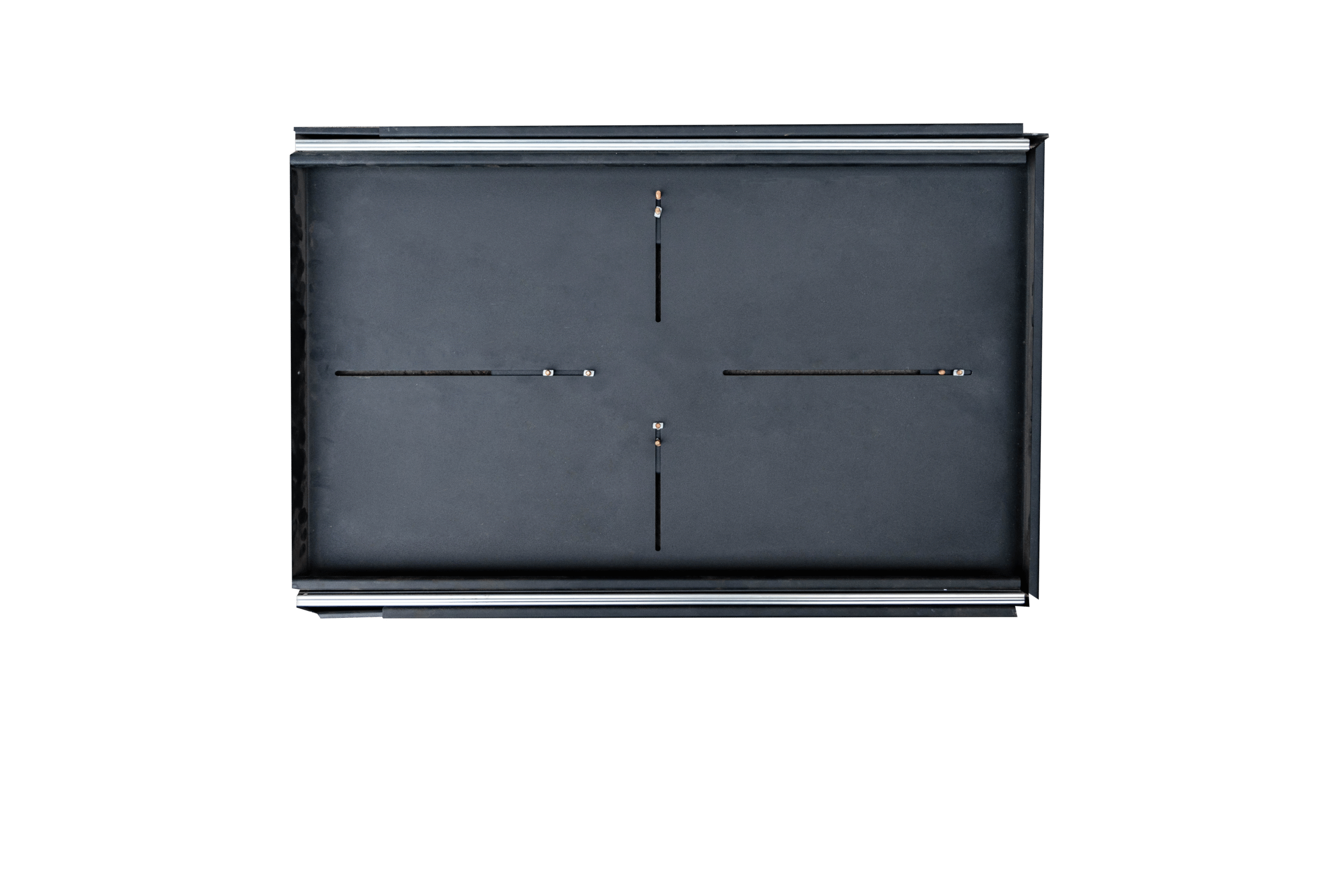

سینی متحرک داخل رک(Sliding Shelf)
- سایز سینی ۴۰*۷۰ سانتی متر
- ویژگی‌های اصلی سینی متحرک رکقابلیت کشویی (Sliding)– سینی روی ریل‌های کشویی حرکت می‌کند، که امکان خارج کردن تجهیزات بدون نیاز به باز کردن کامل رک را فراهم می‌کند.– برای سرورها، تجهیزات ذخیره‌سازی، یا حتی تجهیزات اندازه‌گیری که نیاز به دسترسی سریع دارند، بسیار کاربردی است.نصب استاندارد در رک– دارای سوراخ‌های استاندارد برای پیچ‌کاری روی رک است.تحمل بار متوسط– ظرفیت تحمل وزن این نوع سینی‌ها بسته به طراحی بین ۲۰ تا ۸۰ کیلوگرم متغیر است.– برای تجهیزات خیلی سنگین توصیه نمی‌شود مگر مدل Heavy Duty انتخاب شود.دسترسی راحت برای تعمیر و نگهداری– بدون نیاز به باز کردن کامل کابل‌کشی یا جابجایی رک، می‌توان تجهیزات را به جلو کشید.
- مزایای سینی متحرک نسبت به شاسی ثابت– دسترسی سریع‌تر بدون نیاز به دمونتاژ.– راحتی سرویس و تعمیرات.– مناسب برای تجهیزات با نیاز به تست، مانیتورینگ یا تغییر مکرر.– کاهش زمان خاموشی (Downtime) در دیتاسنتر.

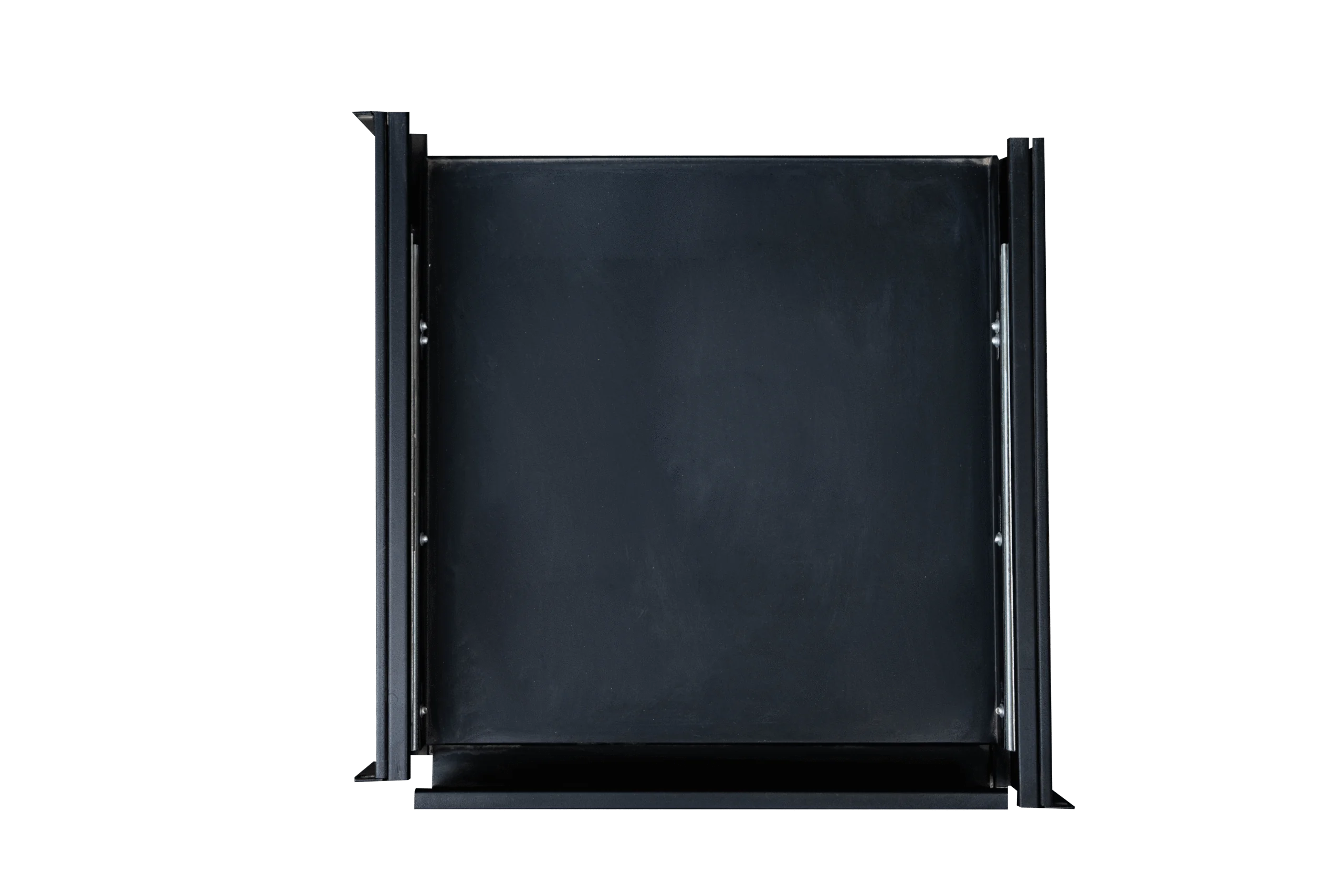

سینی متحرک داخل رک(Sliding Shelf)
- سایز سینی ۴۰*۴۰ سانتی متر
- ویژگی‌های اصلی سینی متحرک رکقابلیت کشویی (Sliding)– سینی روی ریل‌های کشویی حرکت می‌کند، که امکان خارج کردن تجهیزات بدون نیاز به باز کردن کامل رک را فراهم می‌کند.– برای سرورها، تجهیزات ذخیره‌سازی، یا حتی تجهیزات اندازه‌گیری که نیاز به دسترسی سریع دارند، بسیار کاربردی است.نصب استاندارد در رک– دارای سوراخ‌های استاندارد برای پیچ‌کاری روی رک است.تحمل بار متوسط– ظرفیت تحمل وزن این نوع سینی‌ها بسته به طراحی بین ۲۰ تا ۸۰ کیلوگرم متغیر است.– برای تجهیزات خیلی سنگین توصیه نمی‌شود مگر مدل Heavy Duty انتخاب شود.دسترسی راحت برای تعمیر و نگهداری– بدون نیاز به باز کردن کامل کابل‌کشی یا جابجایی رک، می‌توان تجهیزات را به جلو کشید.
- مزایای سینی متحرک نسبت به شاسی ثابت– دسترسی سریع‌تر بدون نیاز به دمونتاژ.– راحتی سرویس و تعمیرات.– مناسب برای تجهیزات با نیاز به تست، مانیتورینگ یا تغییر مکرر.– کاهش زمان خاموشی (Downtime) در دیتاسنتر.

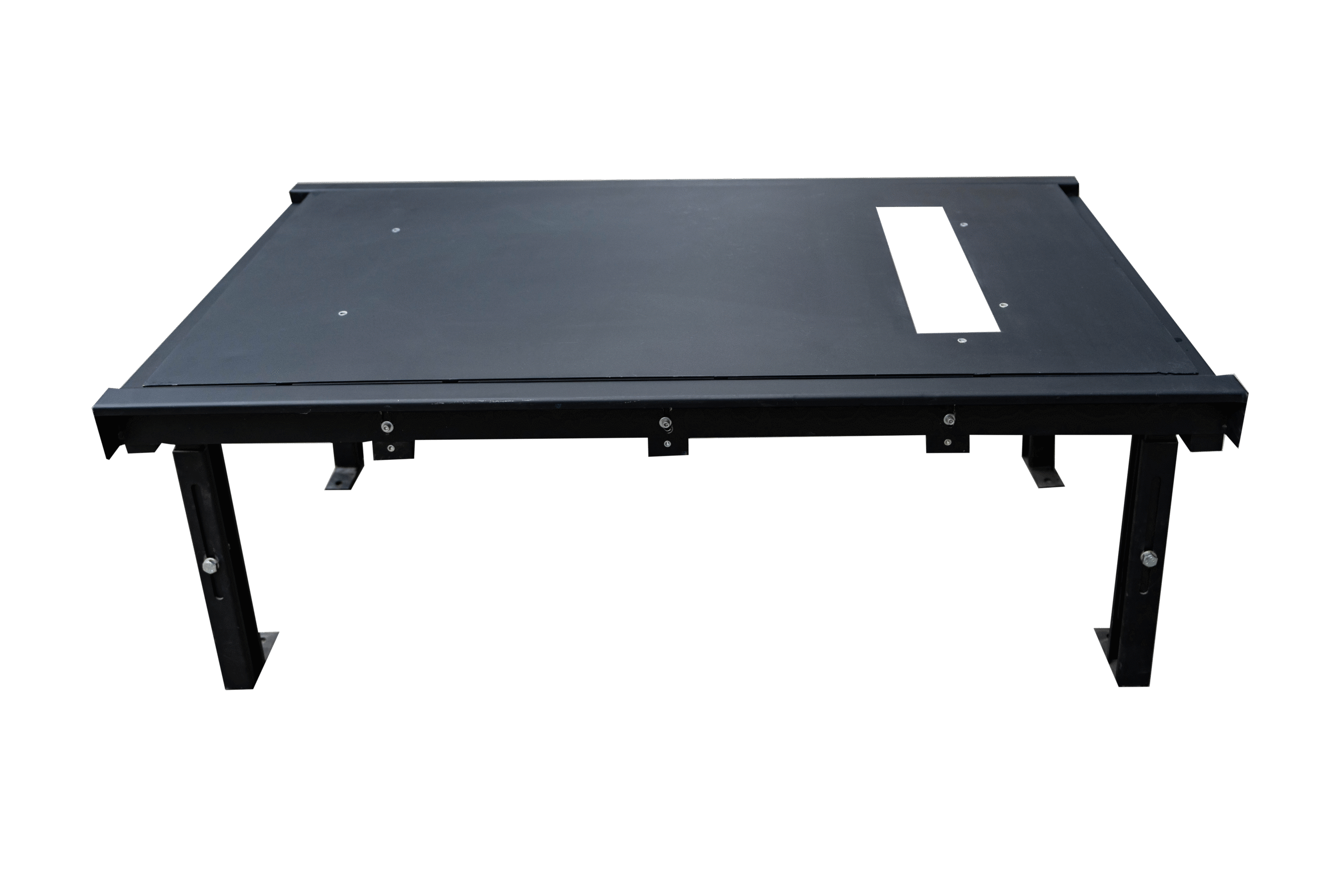

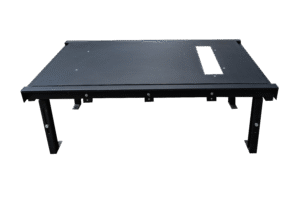

شاسی نگهدارنده رک سرور
- ویژگی‌ها و نکات قابل مشاهده:– جنس فلزی ( فولاد با رنگ پودری الکترواستاتیک مشکی برای مقاومت در برابر خوردگی).– پایه‌های قابل تنظیم یا قابل نصب در کناره‌ها.یک برش مستطیلی در سطح آن (برای عبور کابل‌ها)– چندین سوراخ پیچ برای نصب محکم روی سازه یا اتصال تجهیزات.
- کاربردها:رک سرور یا دیتاسنتر: برای قرارگیری تجهیزات خنک‌کننده یا توزیع کابل.
- قابلیت اجرا در تعداد های مختلف در کنار هم به صورت پیوسته جهت تشکیل ROOM
- قابلیت تحمل بار تا ۱۵۰۰ کیلو گرم

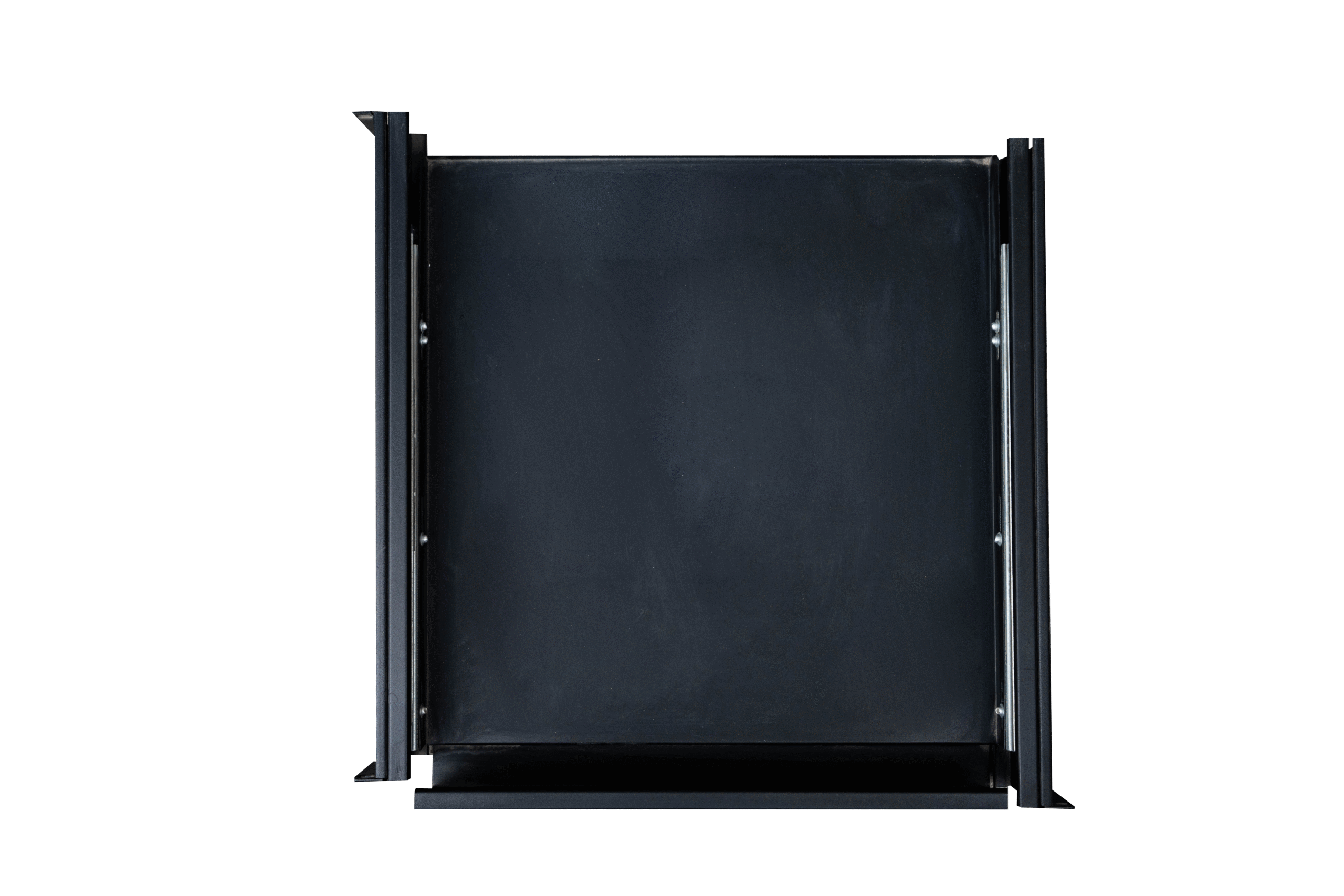

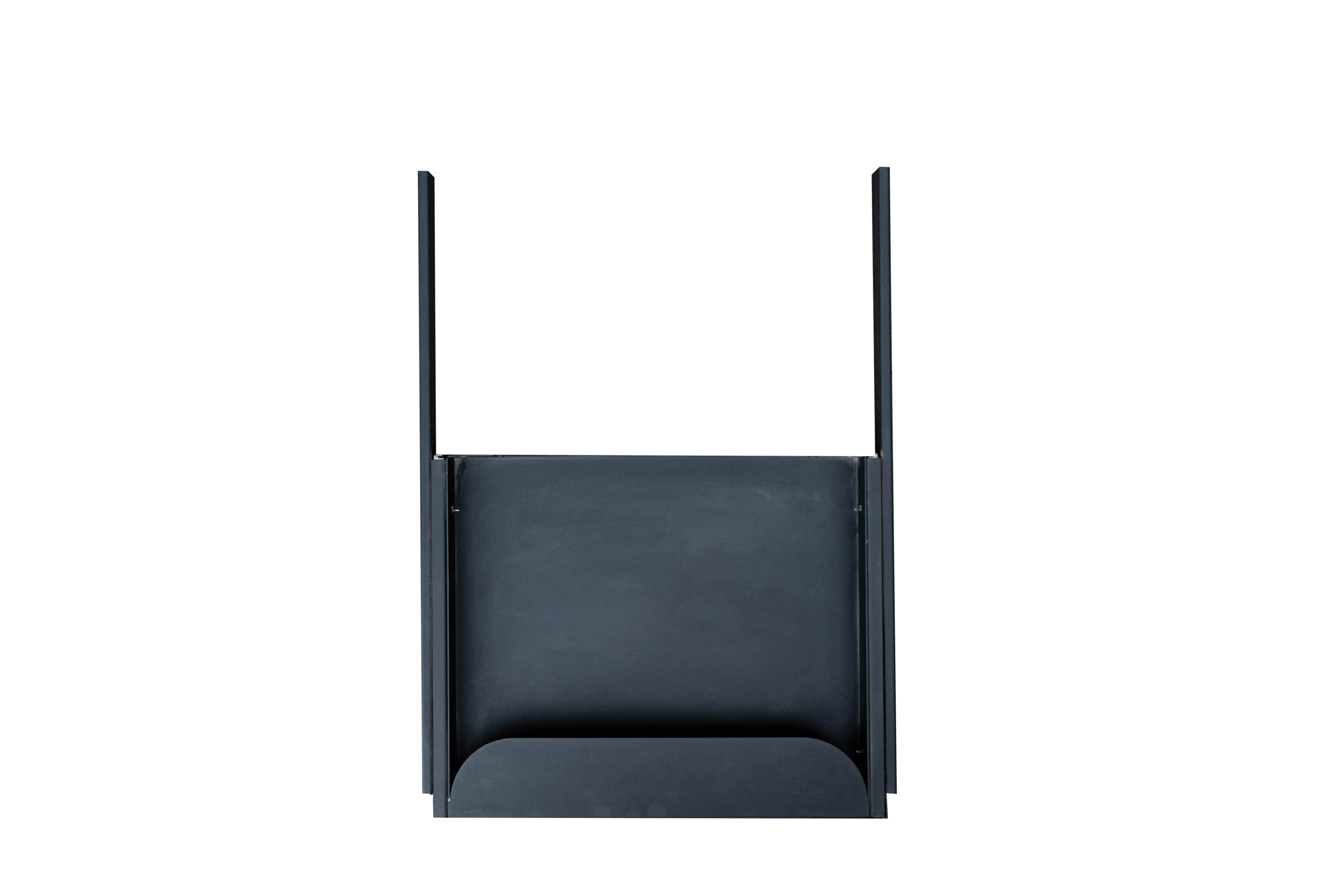

سینی متحرک (Sliding Shelf)
- 1. تعریف و ساختار– سینی متحرک (Sliding Shelf) یک سینی است که قابل کشیدن به جلو و عقب داخل رک می‌باشد.– ابعاد ۴۰×۴۰ سانتی‌متر مناسب تجهیزاتی مثل لپ‌تاپ، کیبورد کوچک، یا تجهیزات جانبی رک است.– معمولاً از فلز (فولاد یا آلومینیوم) ساخته می‌شود و روی ریل‌های کشویی نصب می‌گردد.
- ۲. کاربردها– نگهداری لپ‌تاپ یا کنسول‌های مدیریتی در رک، برای دسترسی راحت هنگام کار روی سرورها یا شبکه.– مناسب برای محیط‌های دیتا سنتر یا اتاق سرور که فضای کاری محدوده.– می‌تواند به عنوان سطح کار موقت برای تجهیزات کوچک یا ابزارها استفاده شود.

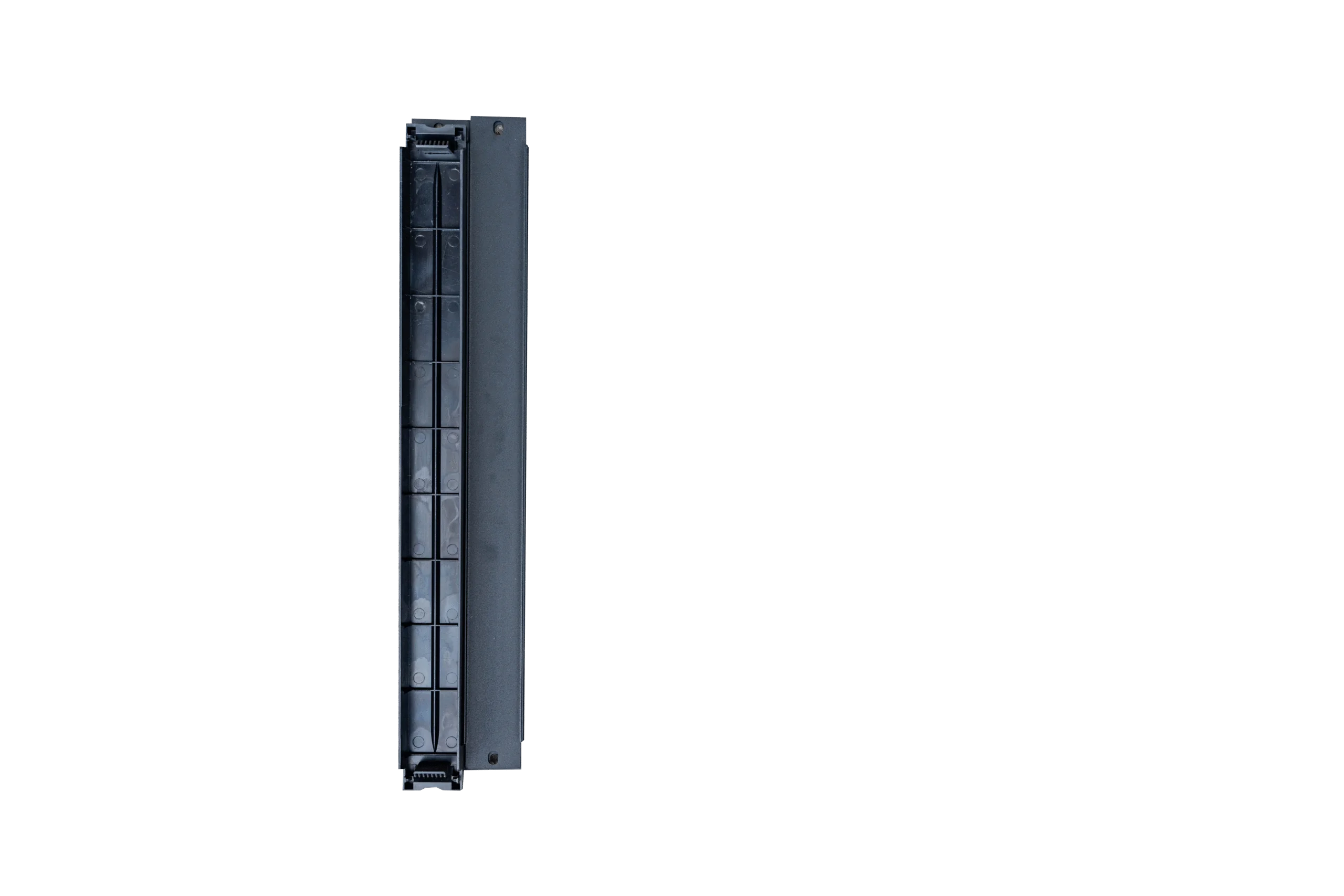

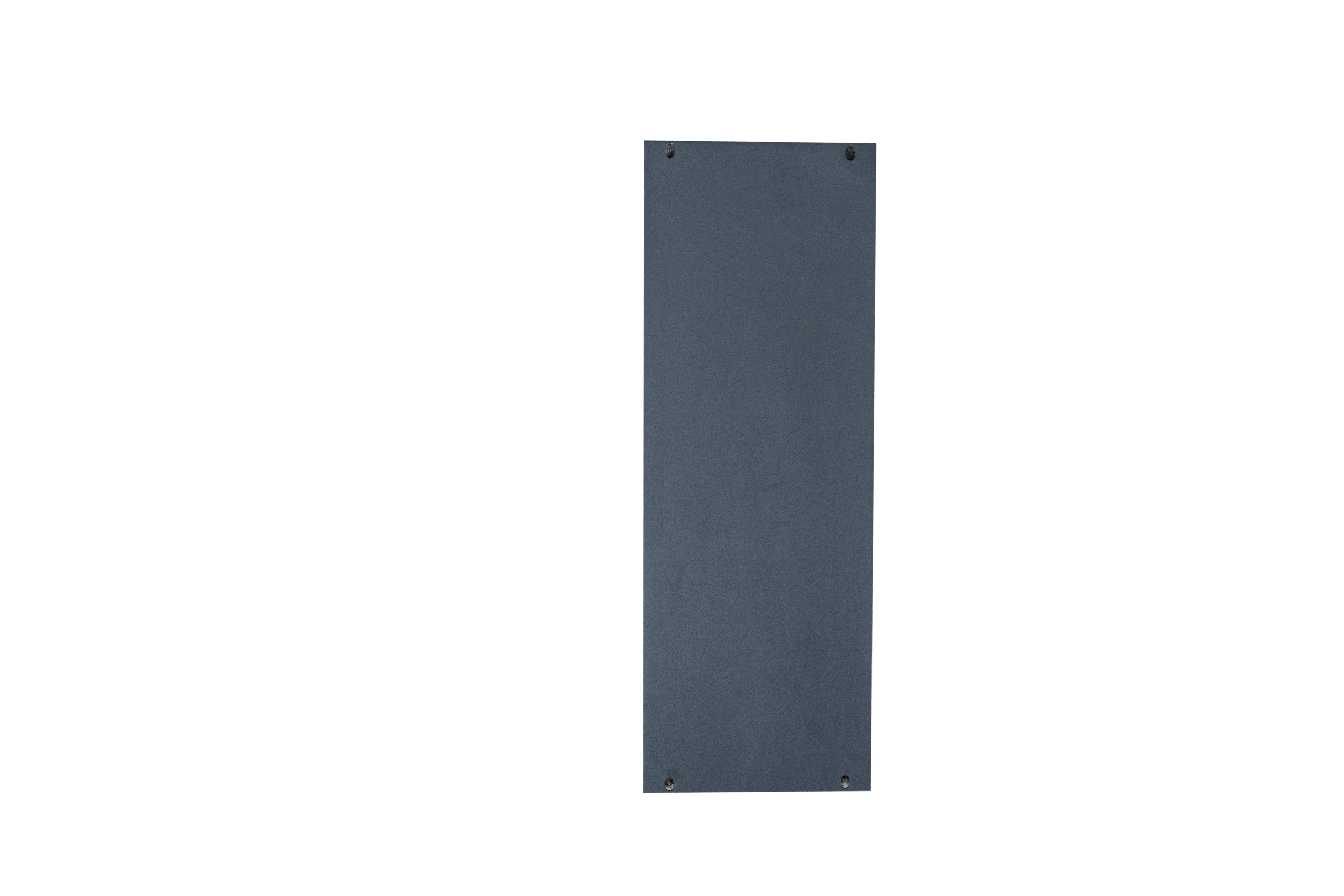

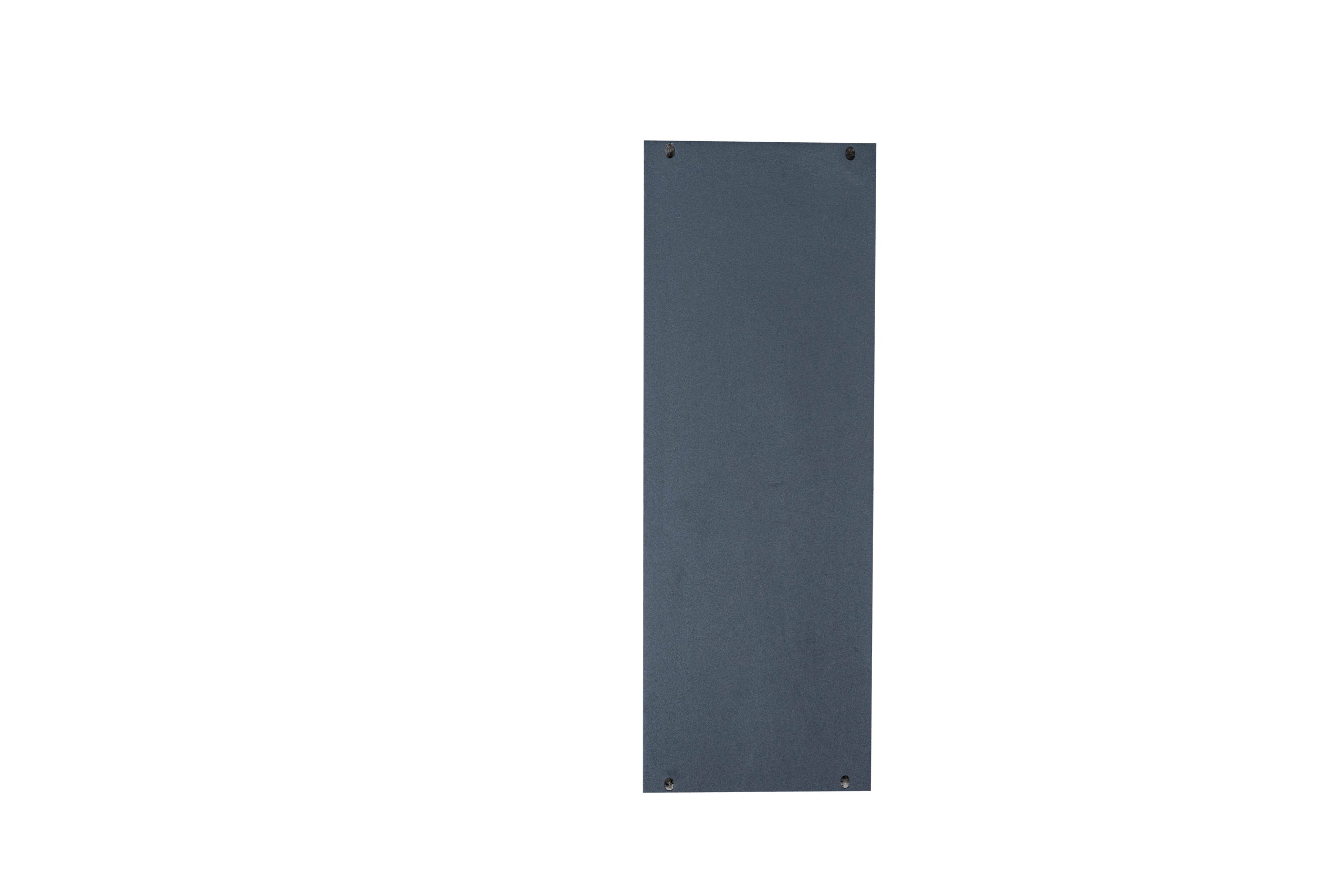

بلنک ۱ یونیت (۱U Blank Panel)
- 1. تعریف
- بلنک ۱ یونیت، یک پنل خالی با ارتفاع استاندارد ۱U (معادل ۱٫۷۵ اینچ یا ۴۴٫۴۵ میلی‌متر) است که جای یک تجهیز رکمونت را در رک پُر می‌کند بدون اینکه دستگاه واقعی نصب شود.
- ۲. کاربردهاپنهان کردن فضاهای خالی بین تجهیزات نصب شده.– بهبود جریان هوا و تهویه: بدون بلنک، هوای سرد ممکن است از جلوی رک مستقیماً به پشت برود و باعث خنک نشدن تجهیزات شود.– ظاهر مرتب و حرفه‌ای رک: فضای خالی بین تجهیزات باعث نامرتبی می‌شود، بلنک ظاهر رک را مرتب می‌کند.– حفاظت از کابل‌ها و تجهیزات: جلوگیری از ورود گرد و غبار یا دسترسی ناخواسته.۳. انواعالف) پلاستیکی– سبک و ارزان‌تر.– نصب راحت با پیچ یا کلیپ.– جریان هوا را محدود نمی‌کند، ولی مقاومت مکانیکی کم دارد.– مناسب برای رک‌هایی که تجهیزات سنگین روی آن نصب نمی‌شوند.ب) فلزی– از جنس استیل یا آلومینیوم ساخته می‌شود.– مقاومت بیشتر در برابر ضربه و فشار.– می‌تواند در برخی مدل‌ها به هدایت جریان هوا و گرما کمک کند.– مناسب برای رک‌هایی که تجهیزات سنگین دارند یا در محیط صنعتی هستند.

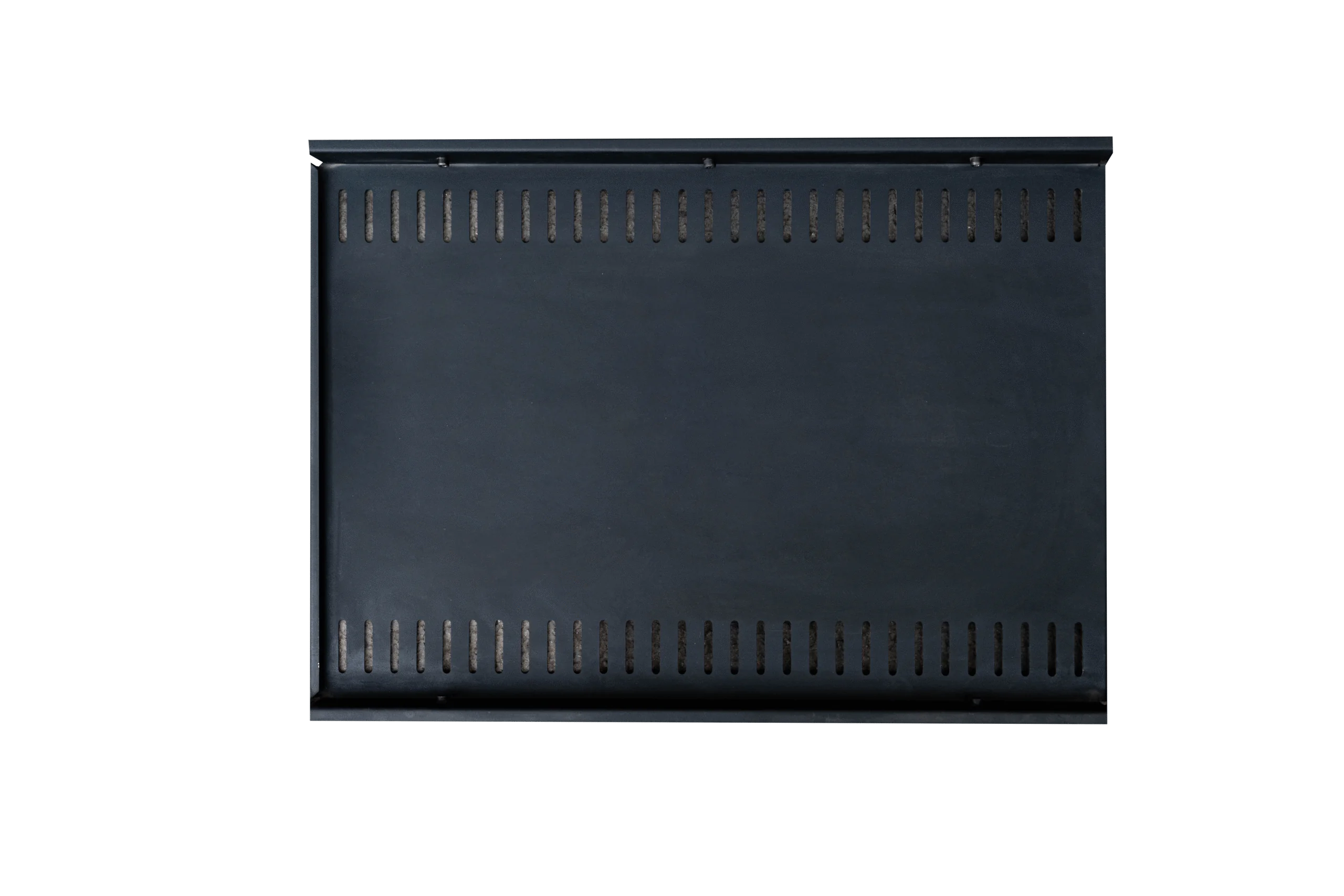

سینی ثابت رک (Fixed Rack Shelf)
- سایز سینی ۷۰*۴۰ سانتی متر
- یکی از اجزای پایه‌ای در رک‌های دیتا سنتر یا تجهیزات شبکه است که برای نگه داشتن تجهیزات یا قطعاتی که قابلیت نصب روی رک ندارند یا نمی‌خواهیم آنها را داخل رک به صورت مستقیم نصب کنیم استفاده می‌شود.
- ۱. ساختار و نصبمعمولاً از فلز (مثل فولاد یا آلومینیوم) ساخته می‌شود و با پیچ به ستون‌های عمودی رک متصل می‌شود.ابعاد استانداردش معمولاً برای رک‌های ۱۹ اینچی است.سینی ثابت، برخلاف سینی متحرک، قابل کشیدن یا حرکت دادن به جلو و عقب نیست و کاملاً ثابت در جای خود قرار می‌گیرد.۲. کاربردهانگه داشتن تجهیزاتی که نیاز به تهویه یا دسترسی مداوم ندارند.نگه داشتن دستگاه‌هایی مثل UPS کوچک، سوئیچ‌های غیر رکمونت، سرورهای کوچک یا تجهیزات جانبی.مناسب برای تجهیزاتی که وزن متوسط یا سنگین دارند، چون ساختار محکم و ثابتش تحمل وزن را بهتر انجام می‌دهد.

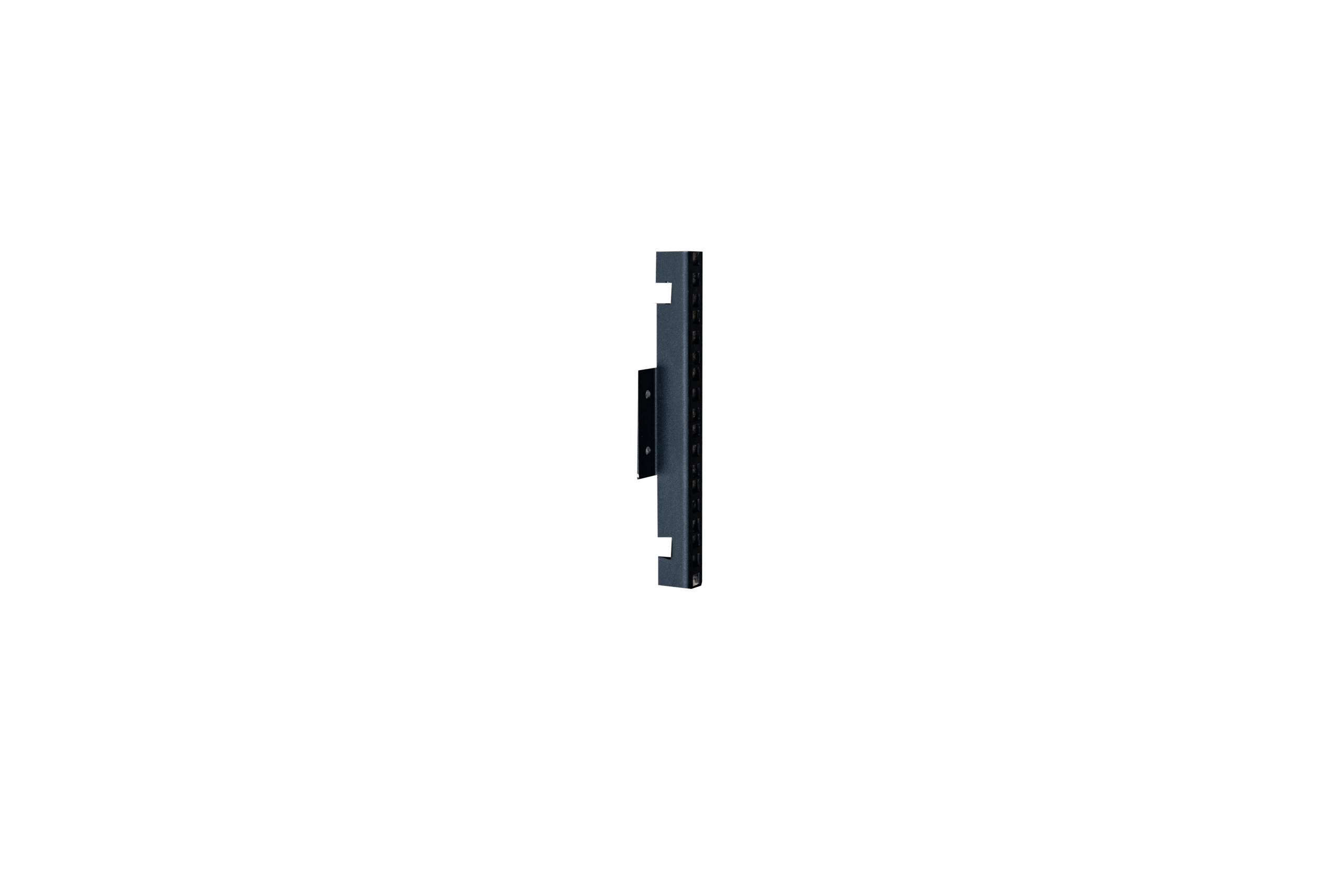

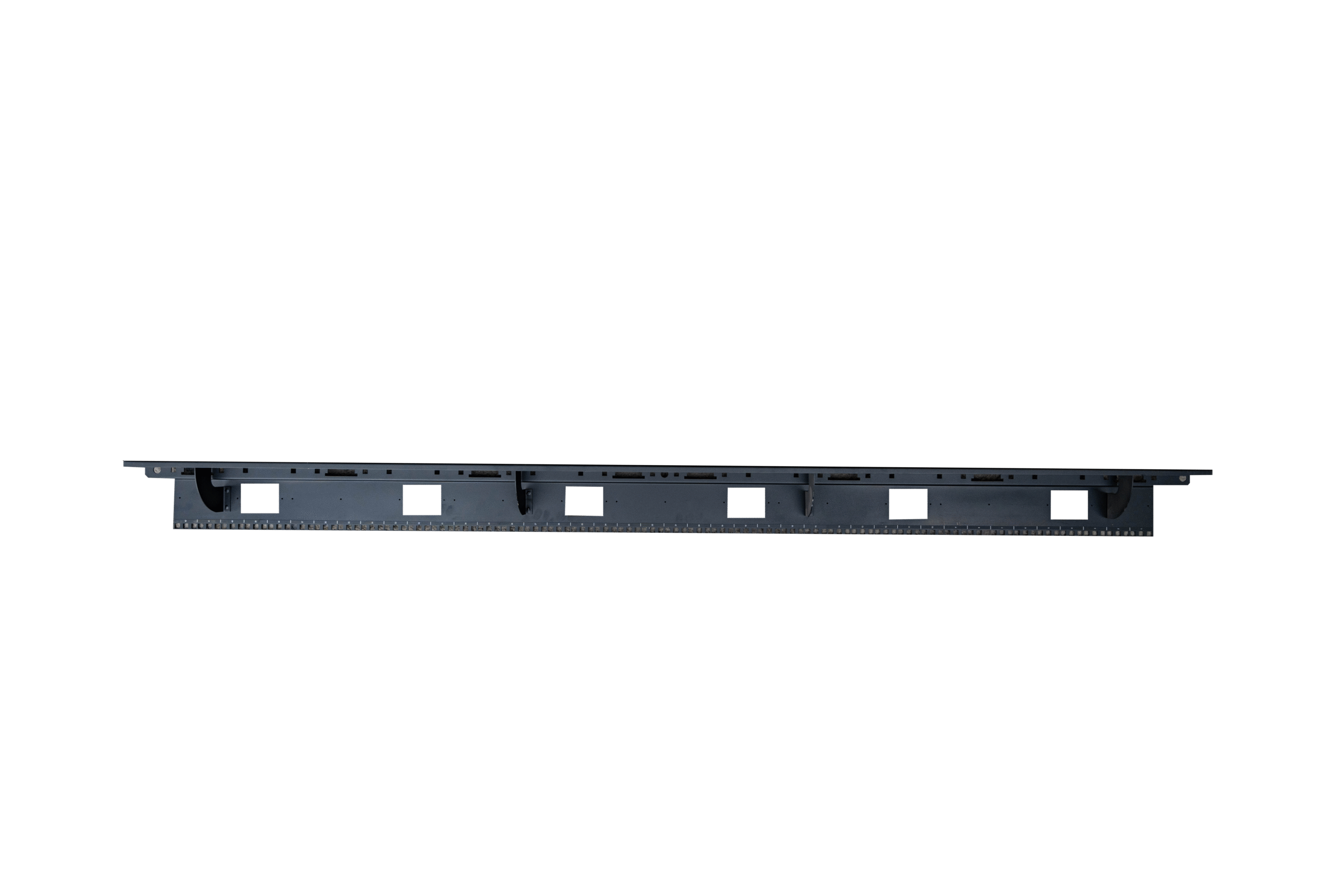

آداپتور یا ریل نگهدارنده رک (Rack Mounting Rail/Adapter)
- 1. تعریف و ساختار– این قطعه در هر رک معمولاً ۴ عدد وجود داره (۲ عدد در جلو و ۲ عدد در عقب).– به صورت مدرج (با مقیاس یونیت) طراحی شده تا نصب تجهیزات رو دقیق‌تر کنه.– جنسش معمولاً فولادی مقاوم با پوشش ضدزنگ هست تا تحمل وزن سرورها و تجهیزات سنگین رو داشته باشه.۲. کاربردها– مهار کردن تجهیزات رکمونت (مثل سرورها، سوئیچ‌ها، استوریج‌ها) از جلو و عقب.– توزیع وزن تجهیزات روی چهار نقطه رک، برای جلوگیری از خم شدن یا فشار بیش از حد روی یک بخش.– تسهیل نصب: با استفاده از درجه‌بندی یونیت‌ها، محل دقیق نصب مشخص میشه.جلوگیری از لرزش یا جابجایی تجهیزات در زمان کار یا حمل و نقل رک.۳. ویژگی‌ها و مزایا– مدرج بودن کمک می‌کنه تا تجهیزات دقیقاً طبق استاندارد ۱U، ۲U، ۳U و … نصب بشن.– نصب آسان با پیچ و مهره‌های مخصوص رک نصب میشه.– مهار دوطرفه (جلو و عقب) باعث میشه سرور یا تجهیزات از هر دو طرف ثابت باشن و فشار یکنواخت تقسیم بشه.– قابل تنظیم در بعضی مدل‌ها طول ریل‌ها متغیره و میشه متناسب با عمق رک تنظیم کرد.– افزایش ایمنی از سقوط یا خم شدن سرور جلوگیری می‌کنه، مخصوصاً در رک‌های پرظرفیت.
سینی متحرک

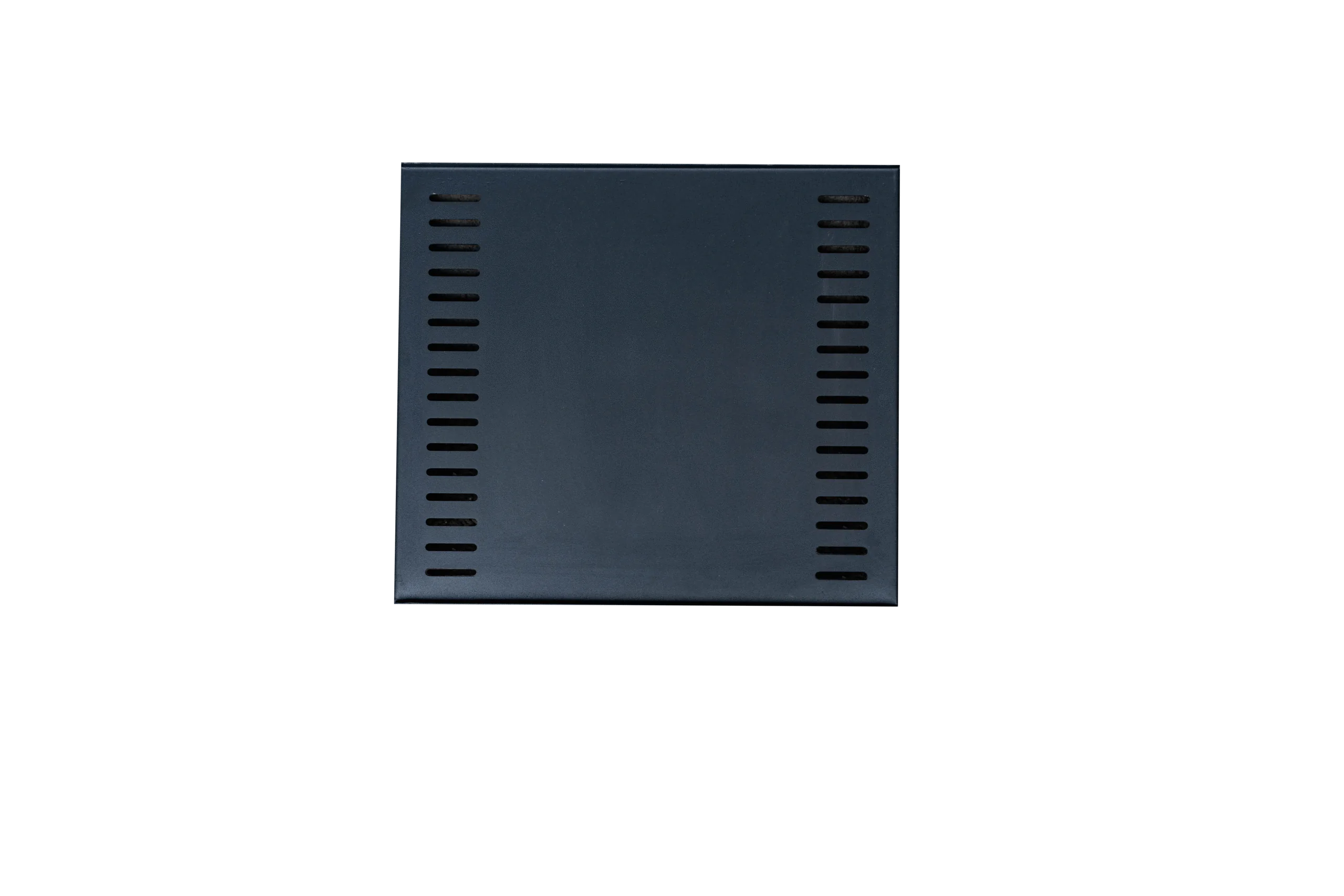

- سینی متحرک۱. تعریف و ساختار– سینی متحرک ساده، یک سینی کشویی داخل رک است که قابلیت حرکت به جلو و عقب را دارد.– ابعاد ۷۰×۴۰ سانتی‌متر، فضای کافی برای لپ‌تاپ، کیبورد یا تجهیزات مدیریتی فراهم می‌کند.– از فلز سوراخ‌دار یا مشبک ساخته می‌شود تا جریان هوا از زیر یا اطراف تجهیزات عبور کند و از داغ شدن جلوگیری شود.– روی ریل‌های فلزی رک ۱۹ اینچ نصب می‌شود و نصب و کشیدن آن آسان است.۲. کاربردها– نگهداری لپ‌تاپ، کیبورد، ابزارها یا تجهیزات مدیریتی داخل رک.– ایجاد سطح کار موقت برای کار روی تجهیزات رک.– بهبود تهویه و خنک‌سازی تجهیزات سبک روی سینی به دلیل سوراخ‌ها یا مش‌ها.
- ۳. ویژگی‌ها و مزایا– حرکت کشویی دسترسی آسان به – تجهیزات بدون خارج کردن کامل آنها از رک.– فضای بزرگ ابعاد ۷۰×۴۰ سانتی‌متر امکان قرار دادن چند تجهیز سبک یا ابزار همزمان را می‌دهد.– تهویه بهتر سینی مشبک یا سوراخ‌دار باعث عبور جریان هوا و کاهش دمای تجهیزات می‌شود.– انعطاف‌پذیری مناسب تجهیزات سبک تا متوسط.– نصب آسان روی ریل رک ۱۹ اینچ به سادگی نصب می‌شود.

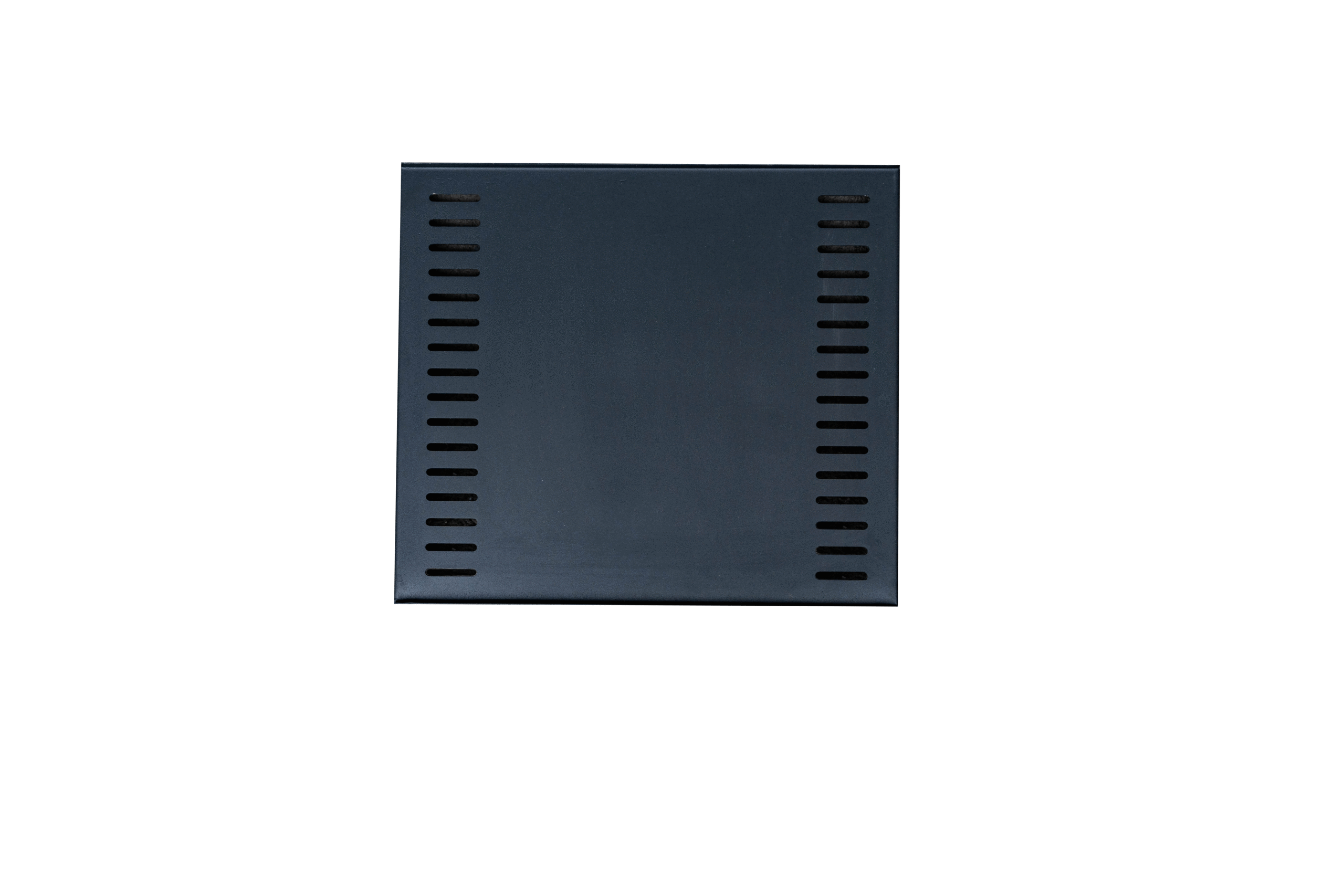

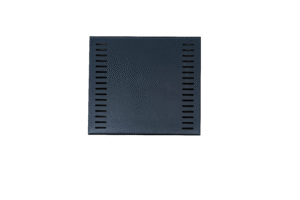

سینی ثابت رک (Fixed Rack Shelf)

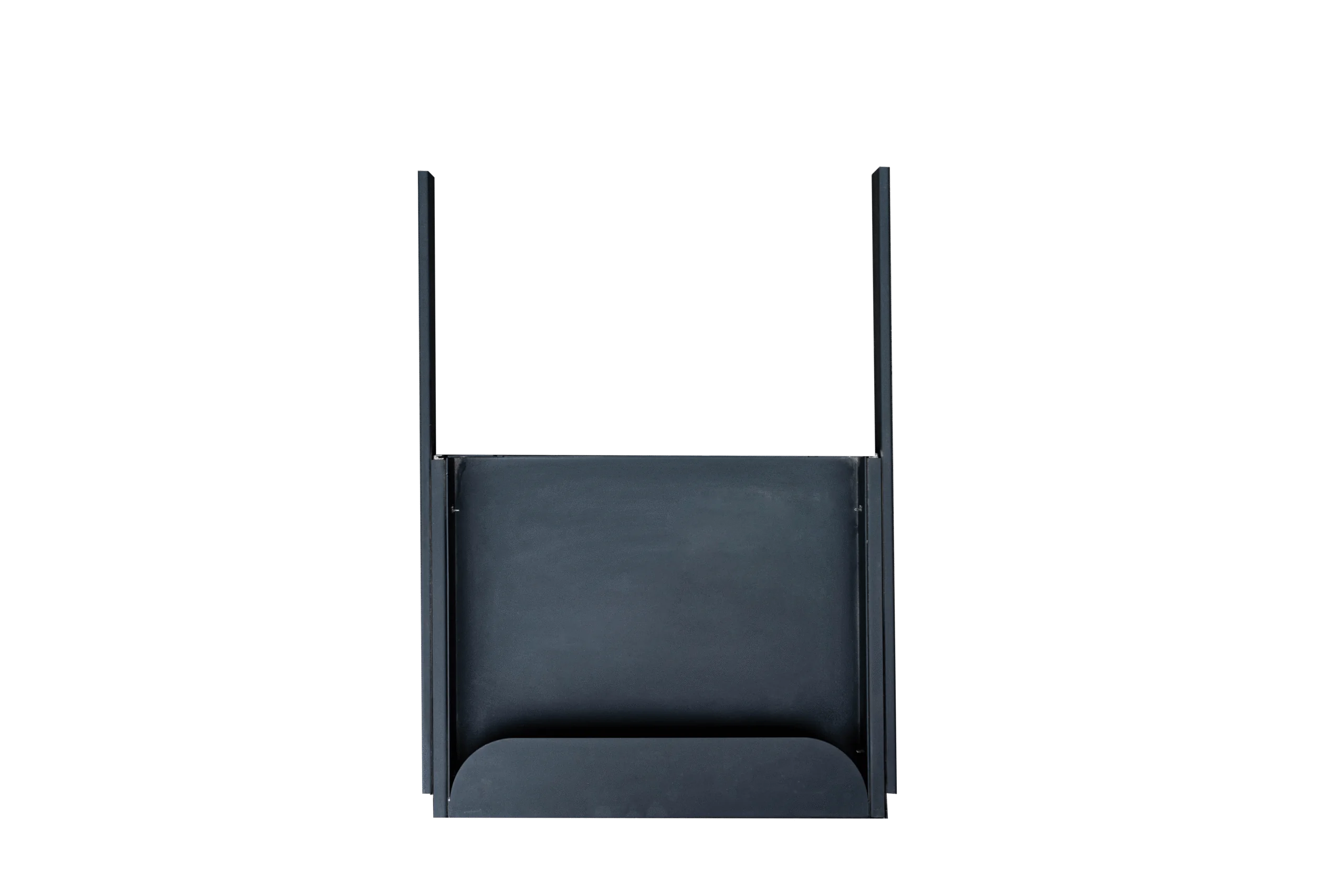

- 1. تعریف و ساختار– این نوع سینی، یک سینی ثابت داخل رک است که تنها از جلو به رک نصب می‌شود و ریل یا پشتیبانی از عقب ندارد.– ابعادش ۴۰×۴۰ سانتی‌متر است و معمولاً از فلز سبک یا پلاستیک مقاوم ساخته می‌شود.– طراحی آن برای تجهیزات سبک است و نمی‌تواند وزن زیاد را تحمل کند.
- ۲. کاربردهانگهداری تجهیزات سبک یا ابزارهای جانبی که نیازی به جابجایی ندارند.مناسب برای تجهیزاتی مثل لپ‌تاپ سبک، کیبورد کوچک، تجهیزات شبکه سبک.استفاده در رک‌هایی که فضای محدود جلوی رک دارند و نمی‌توان سینی کشویی نصب کرد.۳. ویژگی‌ها و مزایا– نصب از جلو پیچ‌ها یا گیره‌ها فقط از قسمت جلوی رک متصل می‌شوند، نصب آسان و سریع.– سبکی و هزینه پایین جنس سبک باعث کاهش هزینه و راحتی در نصب می‌شود.– فضای ثابت دتجهیزات روی آن کاملاً ثابت هستند و جابجا نمی‌شوند.– مناسب تجهیزات سبک برای تجهیزاتی که وزن پایین دارند (مثلاً ۲-۵ کیلوگرم) مناسب است.
